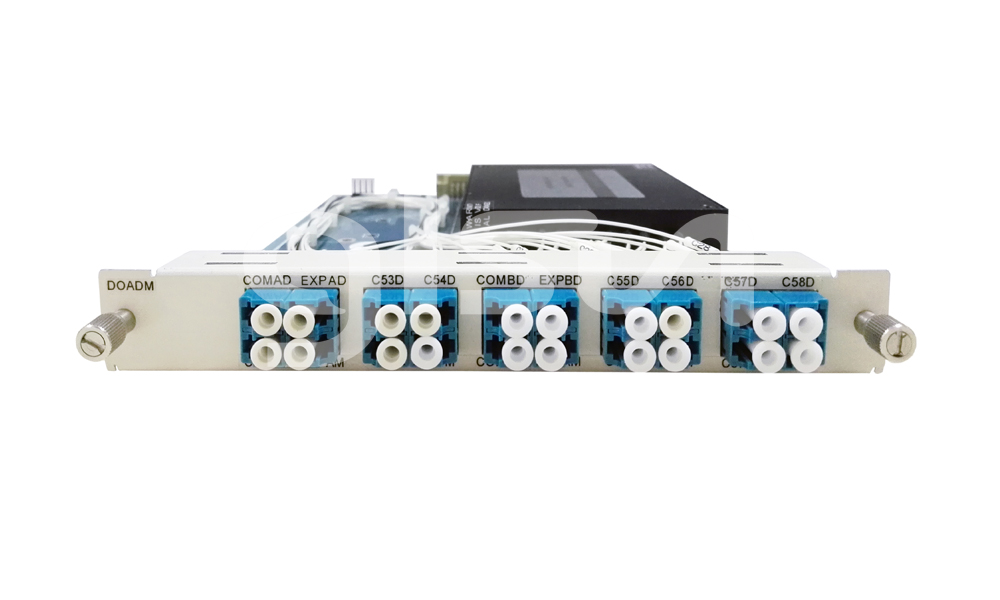

Оптический мультиплексор ввода/вывода

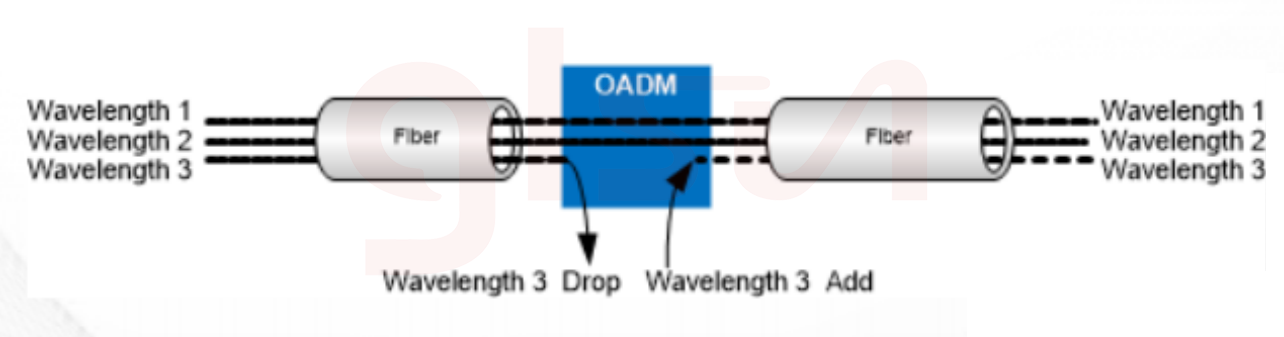

OTS3000-OADM - это оптический мультиплексор ввода/вывода (англ. Optical Add-Drop Multiplexer, сокращенно OADM) в интегрированной системе оптической связи. OADM может вводить/выводить оптический сигнал любой длины волны в системе передачи. Он характеризует прозрачностью передачи, может обрабатывать сигналы любого формата и скорости, гибко расположить в соответствии с требованием сети, что сыграет важную роль в магистральных узлах и доступе к сети. Благодаря низкой стоимости, низкому энергопотреблению и компактным размерам и другим преимуществам, OADM становится идеальным недорогим решением для передачи.

Характеристики

• Модульная конструкция, компактный размер, поддержка горячей замены.

• Низкие вносимые потери, низкие поляризационные потери, высокая изоляция каналов.

• Высокая надежность и стабильность, удобство и простота использования.

Применение

• WDM система

• Общегородская сеть

Технические Характеристики

Параметры		Ед. изм.	OTS3000-COADM				OTS3000-DOADM
Размер		мм	160×200×21（ДxШxВ）
Максимальная Мощность потребления		ватт	0,5
Диапазон длины волны		нм	1260 ~ 1620				1500 ~ 1620
Разнесение каналов		ГГц					100		200
Ширина канала		нм	±7,5				±0,11		±0,25
Плоскость пропускания		дБ	≤ 0.5
Каналы		λ	1	2	4	8	1	2	4	8
Вносимые потери	Ввод/ вывод	дБ	≤ 0,6	≤ 1,0	≤ 1,5	≤ 2,5	≤ 0,8	≤ 1,2	≤ 1,7	≤ 3,0
	Экспресс	дБ	≤ 0,8	≤ 1,4	≤ 2,5	≤ 5,0	≤ 0,8	≤ 1,4	≤ 2,5	≤ 5,0
Изоляция		дБ	Изоляция смежных каналов ≥30 Изоляция несмежных каналов ≥45
Возвратные потери		дБ	SM ≥ 45
Направленность		дБ	SM ≥ 50
Поляризационные потери (PDL)			≤ 0,1				≤ 0,15		≤ 0,20
Поляризационная модовая дисперсия (PMD)		пс	≤ 0,1				≤ 0,15
Оптическая мощность		мВт	≤ 500
Рабочая температура		℃	-5 ~ +55
Температура хранения		℃	-20 ~ +70
Относительная влажность			5% ~ 95% (без конденсации)
