Режим защиты：SM 1:1 SM 1+1 MM 1:1 MM 1+1
Температура хранения：-20 ~ +70℃
Относитетьная влажность：5% ~ 95%
Размер：160×200×21мм（ДxШxВ）

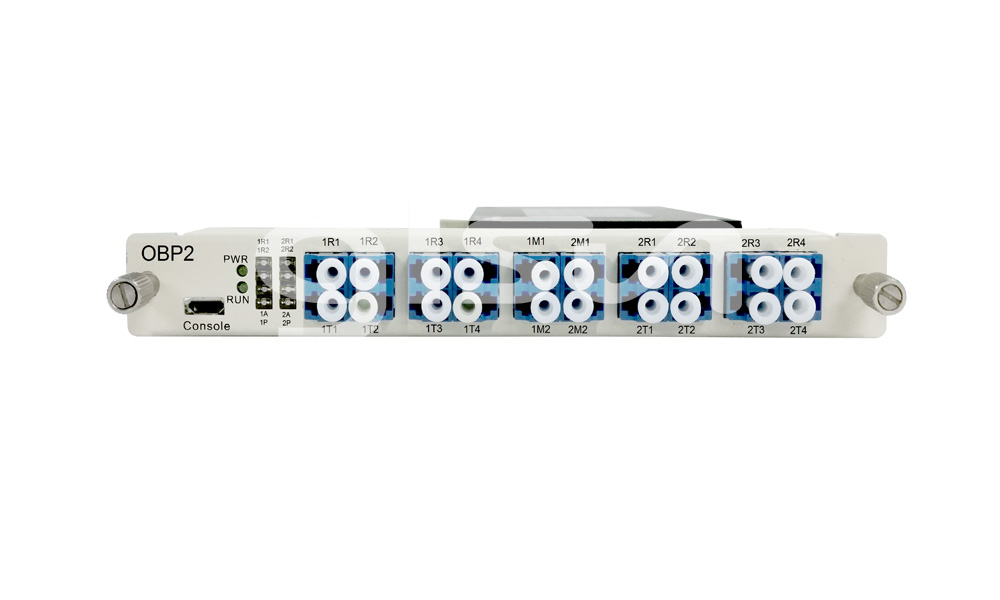

Блок защиты оптического обхода

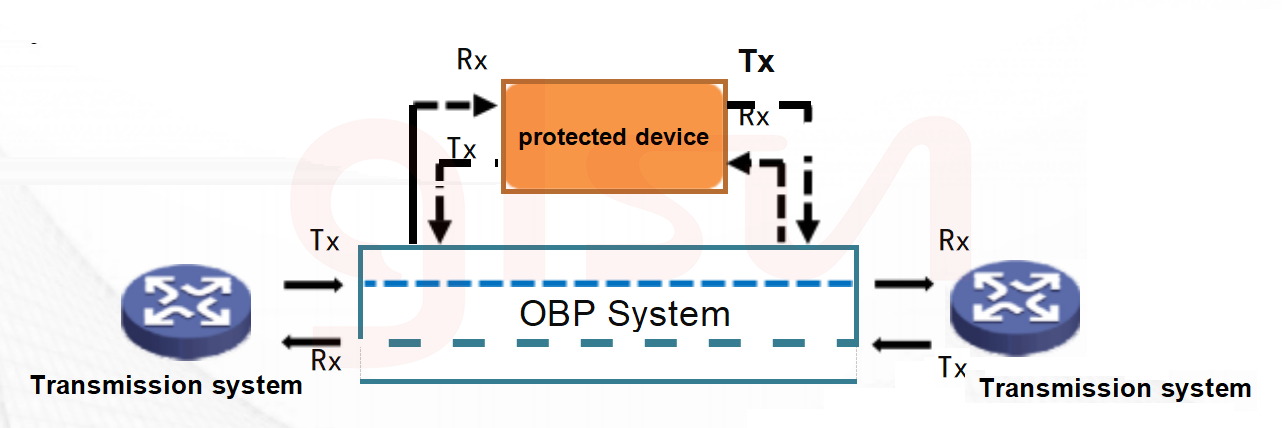

OTS3000-OBP – это блок защиты оптического обхода (англ. Optical Bypass Protection System, сокращенно OBP) в интегрированной системе оптической связи. OBP может обходить узел отказа в оптической сети передачи данных, гарантирует нормальную передачу сигналов при возникновении таких ненормальных обстоятельств, как отключение питания, аппаратный сбой, программная блокировка и т. д. Он может автоматически переключаться путем детектирования оптической мощности узла или сбоя сигнала. OBP используется в оборудовании для контроля трафика и теста характеристики.
Характеристики
• Модульная конструкция, компактный размер, поддержка горячей замены
• Широкий диапазон длины волны, низкие переходные затухания, быстрая скорость переключени
• Прозрачная передача, высокая надежность и стабильность
• Двухканальная защита от обхода, каждый канал работает независимо.
• Поддержка зеркального мониторинга.
• Последовательный (1:1) или параллельный (1+1) режим работы.
• С помощью модуля управления, пользователи могут удаленно управлять оборудованием.
Применение
• Защита устройства контроля трафика
• Защита безопасности сигнала
• Защита от сбоев сервера в области сетвой безопасности
|
Параметры |
Ед.изм. |
OTS3000-OBP |
||||
|
Размер |
мм |
160×200×21（ДxШxВ） |
||||
|
Максимальное мощность потребление |
ватт |
1 W (единичная линия), 2W (двойная линия) |
||||
|
Режим работы |
|
SM 1:1 |
SM 1+1 |
MM 1:1 |
MM 1+1 |
|
|
Вносимые потери |
R1 – T3 |
дБ |
≤ 1,2 |
≤ 1,2 |
≤ 1,5 |
≤ 1,5 |
|
R2 – T4 |
дБ |
≤ 1,2 |
≤ 1,2 |
≤ 1,5 |
≤ 1,5 |
|
|
R3 – T1 |
дБ |
≤ 1,2 |
≤ 3,5 |
≤ 1.5 |
≤ 3,5 |
|
|
R4 – T2 |
дБ |
≤ 1,2 |
≤ 3,5 |
≤ 1.5 |
≤ 3,5 |
|
|
R3 – T4 |
дБ |
≤ 1,2 |
≤ 4,8 |
≤ 1.5 |
≤ 5,0 |
|
|
R4 – T3 |
дБ |
≤ 1,2 |
≤ 4,8 |
≤ 1.5 |
≤ 5,0 |
|
|
Возвратные потери |
дБ |
≥ 45 |
≥ 30 |
|||
|
Переходные затухания |
дБ |
≥ 55 |
≥ 35 |
|||
|
Зависимость потерь от длины волны (WDL) |
дБ |
≤ 0,2 |
≤ 0,2 |
|||
|
Поляризационные потери (PDL) |
дБ |
≤ 0,3 |
≤ 0,3 |
|||
|
Время переключения |
мс |
< 8 |
< 8 |
|||
|
Рабочая температура |
℃ |
-5 ~ +55 |
||||
|
Температура хранения |
℃ |
-20 ~ +70 |
||||
|
Относительная влажность |
|
5% ~ 95% (без конденсации) |
||||
OTS3000-A-B-C-D-E-F
|
A |
B |
C |
D |
E |
F |
|
Конфигурация |
Режим работы |
Тип волокна |
Тестируемые длины волны |
Монинторинг оптической мощности |
Коннектор |
|
OBP1: Единичная линия
OBP2: Двойная линия
|
1:1: 1:1 последовательный режим работы 1+1: 1+1 параллельный режим работы 1:1M30: 1:1 последовательный режим работы с функцией монинторинга 30:70 1+1M30: 1+1 параллельный режим работы с функцией монинторинга 30:70 1:1M50: 1:1 последовательный режим работы с функцией монинторинга 50:50 1+1M50: 1+1 параллельный режим работы с функцией монинторинга 50:50
|
SM:SM 9/125 M5:MM 50/125 M6:MM 62,5/125
|
850：850nm 1310：1310nm 1550：1550nm X:Другие
|
0：Без функции монинторинга 2：R1,R2 с функцией монинторинга 4：R1-R4 с функцией монинторинга X:Другие
|
LP：LC/PC X:Другие |
