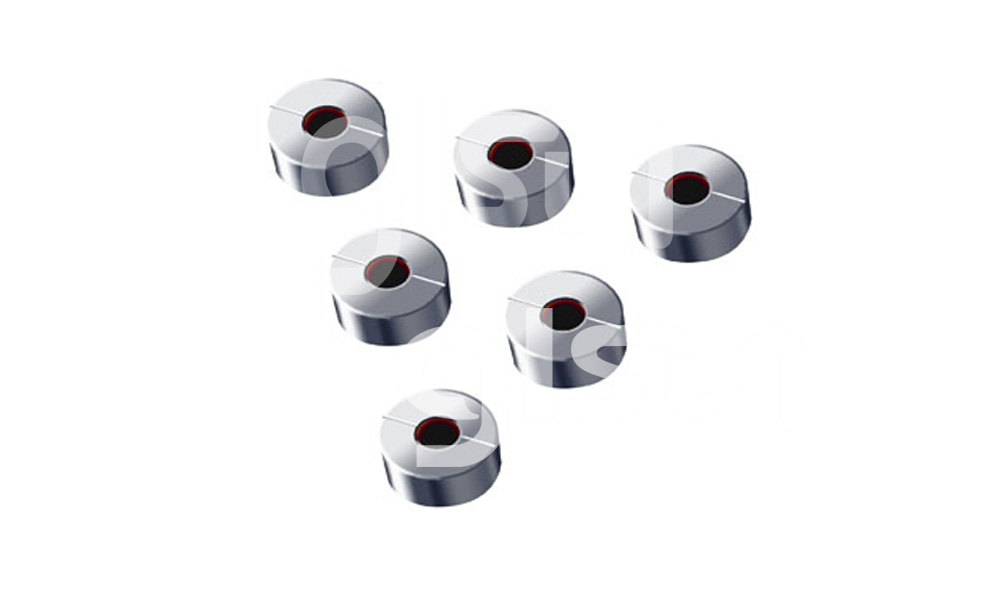

Изолятор свободного пространства
  • Изолятор свободного пространства

Изолятор свободного пространства

Конфигурация:Одноступенчатая / двухступенчатая

Класс:P-класс / A-класс

рабочая температура:-40 to ~85℃

Подробнее


• Высокая изоляция и низкие вносимые потери

 Поляризационная зависимость

 Компактный размер

• RoHS 6/6



2 Application .png

• Оптический передатчик

• Упаковка лазерного фотодиода





Технические Характеристики (для Одноступенчатого)

Параметры

Ед. Изм.

P класс

 (улучшенный)

А класс

(стандартный)

Центральная длина волны (λc)

нм

1310 или 1550 и CWDM

Пик изоляции (λ в 25°C )

Мин.

дБ

40

38

Изоляция полосы пропускания

(λc±15nm в 25°C)

Мин.

дБ

32

30

Вносимые потери (λ в 25°C )

Макс.

дБ

0,20

0,25

Вносимые потери полосы пропускания

(λc±15nm в 25°C)

Макс.

dB

дБ

0,30

0,35

Световая апертура

мм

Φ0,9 или другие

Оптическая мощность

Мак.

мВт

300

Температура эксплуатации

-40 ~ +85

Температура хранения

-40 ~ +95



Технические Характеристики (для двухступенчатого)

Параметры

Ед. Изм.

P класс

(улучшенный)

А класс

(стандартный)

Центральная длина волны(λc)

нм

1310 или 1550 и CWDM





Минс.

дБ

60

55

Изоляция полосы пропускания

(λc±30nm в 23°C)

Минс.

дБ

42

40

Вносимые потери (λ в 23°C )

Макс.

дБ

0,40

0,40

Вносимые потери полосы пропускания

(λc±30nm в 23°C)

Макс.

дБ

0,50

0,60

Световая апертура

мм

Φ0,9 или другие

Оптическая мощность

Макс.

мВт

300

Температура эксплуатации

-40 ~ +85

Температура хранения

-40 ~ +95



Ииформация для Заказа

SUN-FSI-A-B-C-D-E-F-G

A

B

C

D

E

F

G

Тип изолятора

λ

Класс

Центральная длина волны:

Размер

Световая апертура

(CA)

Градус

S:однослойный

D:двухслойный

Z:Положительное направление

F: Обратное направление

P:P-класс

A: A-класс

31: 1310nm

49: 1490nm

55: 1550nm



01:Φ2,5*L1,1mm

02:Φ2,5*L1,4mm

03:Φ2,5*L2,0mm

04:Φ2,99*L1,4mm

05: 3,5*3,4*L1,3mm

06:Φ2,99*L3,0mm

07:Φ2,1*L1,25mm

08: 2,5*2,15*L1,4mm

09:0,92*0,92mm(PGP)

10:Φ2,99*L2,0mm

11:Φ3,2*L1,4mm

12:4,0 *3,6*1,4mm

13: Φ1,8*L1,1mm

14:Φ2,99*L1,25mm

15: Φ2,2*L1,2mm

16: Φ1,5*L1,0mm

17: Φ2,5*L1,1(1,6) mm

18:Φ2,5*L1,1(PG) mm



50: CA≥Φ0,50mm

55: CA≥Φ0,55mm

60: CA≥Φ0,60mm

65: CA≥Φ0,65mm

70: CA≥Φ0,70mm

80: CA≥Φ0,80mm

85: CA≥Φ0,85mm

90: CA≥Φ0,90mm



0:0 °

6:6 °

7:7 °

8:8 °
