Диапазон длины волны：1260~1340нм
стеклянная труба：φ3,8мм
Коннектор：По заказу
Длины кабеля：По заказу

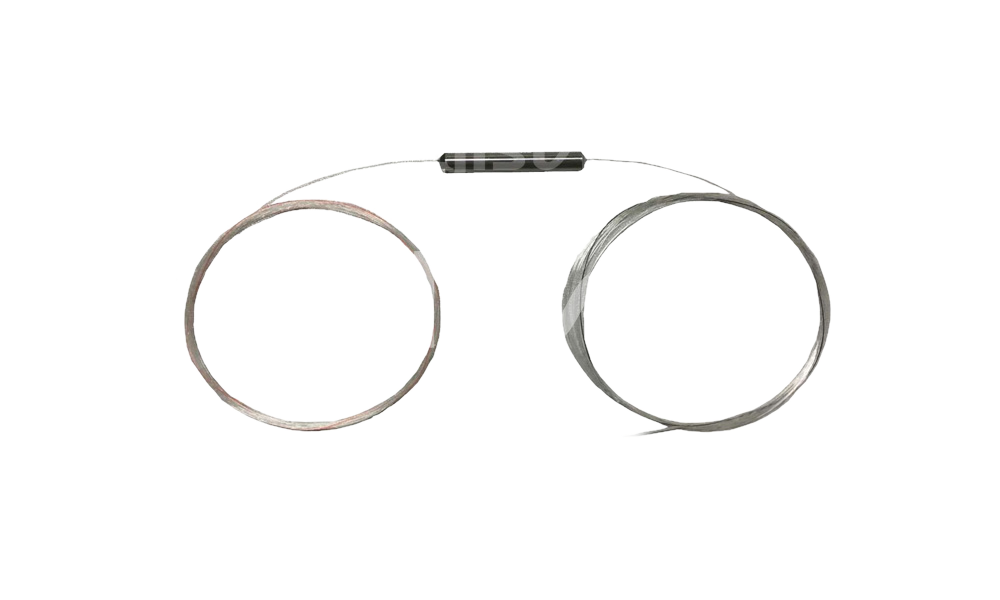

GLsun 3-портовый поляризационный нечувствительный оптический циркулятор представляет собой оптический компонент, который направляет входящие сигналы из порта 1 в порт 2, потом направляет входящие сигналы из порта 2 в порт 3. Он отличается компактным размером, высокой изоляцией, низкими вносимыми потерями, низкими поляризационными потерями (PDL), низкой поляризационной модовой дисперсией (PMD). Оптический циркулятор может широко использоваться в системе двунаправленной передачи, для компенсации дисперсии и применения волоконно-оптических датчиков.
• Низкие носимые потери
• Высокая стабильность и надежность
• Компактный размер
• RoHS 6/6
• Лабораторное исследование
• Компенсация дисперсии
• Двунаправленная система передачи
• Оптический сенсор
|
Параметры |
Ед. Изм. |
Индекс |
|
Конфигурация |
|
Порт 1 к порту 2, порт 2 к порту 3 |
|
Рабочая длана волны |
нм |
1310±30 или 1550±30 |
|
Вносимые потери |
дБ |
Тип. = 0,6 макс. =0,8 |
|
Максимальная канальная изоляция |
дБ |
50 |
|
Минимальная канальная изоляция |
дБ |
40 |
|
Направленность |
дБ |
50 |
|
Поляризационные потери (PDL) |
дБ |
<0,15 |
|
Поляризационная модовая дисперсия (PMD) |
п.с. |
<0,1 |
|
Возвратные потери |
дБ |
>50 |
|
Рабочая оптическая мощность |
мВт |
300 |
|
Температура эксплуатации |
℃ |
0 ~ 70 |
|
Температура хранения |
℃ |
-40 ~ 85 |
|
Размер (диаметр*длина) |
мм |
Φ5,5*L38 или Φ5,5*L50 или 90*20*10 |
|
Примечание: 1. Можно сделать по заказу. 2. Потери при отсутсвии коннекторов в таблице и добавляет дополнительные потери 0,2 дБ на каждый коннектор. |
||
SUN-ОС-3-A-B-C-D-E
|
A |
B |
C |
D |
E |
|
Тестируемые длины волны |
Тип кабеля |
Длина кабеля (с коннекторами) |
Коннектор |
Размер |
|
13：1310nm 15：1550nm
|
25:250um 90:900um 20:2000um 30:3000um X:Другие |
05:0,5m±5cm 10:1m±5cm 15:1,5m±5cm 20:2m±5cm Х:Другие
|
OO:Нету FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC LP:LC/PC LA:LC/APC X: Другие |
5538: Φ5,5×38mm 5550: Φ5,5×50mm 9021: 90×20×10mm |
