1х4 оптический переключатель
  • 1х4 оптический переключатель
  • 1х4 оптический переключатель

1х4 оптический переключатель

Тип переключателя:Механический

Оформление:Устройство

Конфигурация:1x4

Диапазон длины волны:850±40 / 1300±40; 1260 ~ 1650нм

Размер:(Д)33,5×(Ш)25,5×(В)9,7 ±0,2мм

Подробнее

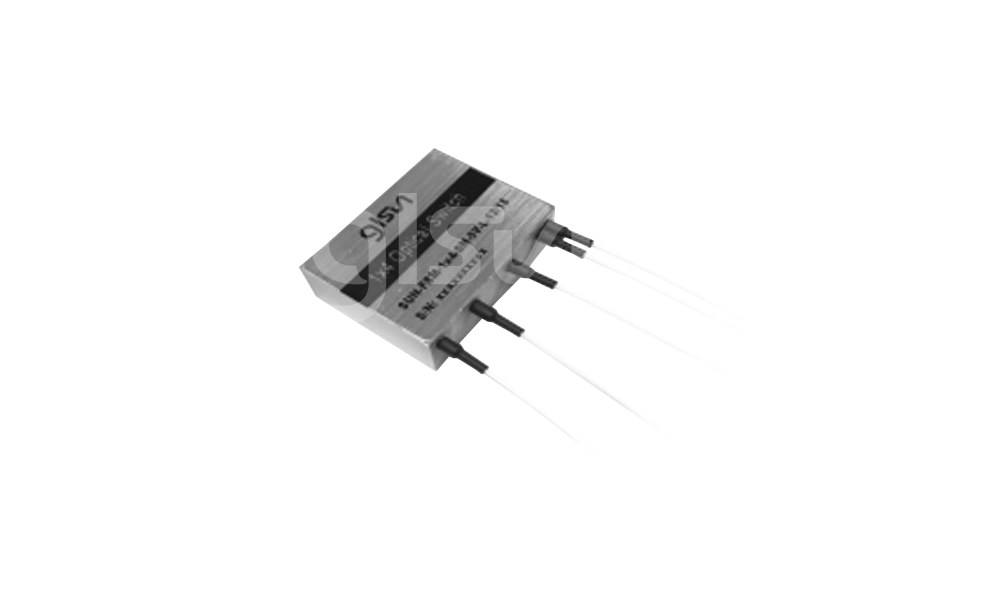

SUN-FSW-1x4 оптический переключатель, его преимущества такие, как высокая характеристика, низкие вносимые потери и компактный размер: (д)33,5×(ш)25,5×(в)9,7мм. Это идеальный компонент для OADM, OXC, мониторинга и защиты системы. Благодаря компактному размеру его легко интегрируют в оптическую систему связи высокой плотности.








· Низкие вносимые потери

· Широкий диапазон длины волны

· Низкие переходные затухания

· Высокая стабильность, высокая прочность

· Без клея в оптической схеме

· С фиксацией и без фиксации



2 Application .png

· Лабораторное исследование

· Система мониторинга

· OADM

· Общегородская сеть

· Безопасность сети и сеть мониторинга

Технические Характеристики

Параметры

Ед. изм.

SUN-FSW-1×4

Диапазон длины волны

нм

850±40 / 1300±40

1260 ~ 1650

Тестируемые длины волны

нм

850 / 1300

1310 / 1550

Вносимые потери 1, 2

дБ

≤ 1.0

Возвратные потери 1, 2

дБ

MM ≥ 30

SM ≥ 50

Переходные затухания 1, 2

дБ

≥ 55

Поляризационные потери

дБ

--

≤0.1

Зависимость потерь от длины волны

дБ

≤ 0.30

Воспроизводимость

дБ

≤ ±0.02

Рабочее напряжение

В

3.0 или 5.0

Количество переключения

Раз

≥ 10 млн.

Время переключения

мс

≤ 8

Оптическая мощность

мВт

≤ 500

Температура эксплуатации

-20 ~ +70

Температура хранения

-40 ~ +85

Относительная влажность

%

5 ~ 95

Размер (д*ш*в)

мм

33.5×25.5×9.7±0.2

Примечание:

1.Тест в комнатной температуре.

2. Без коннекторов

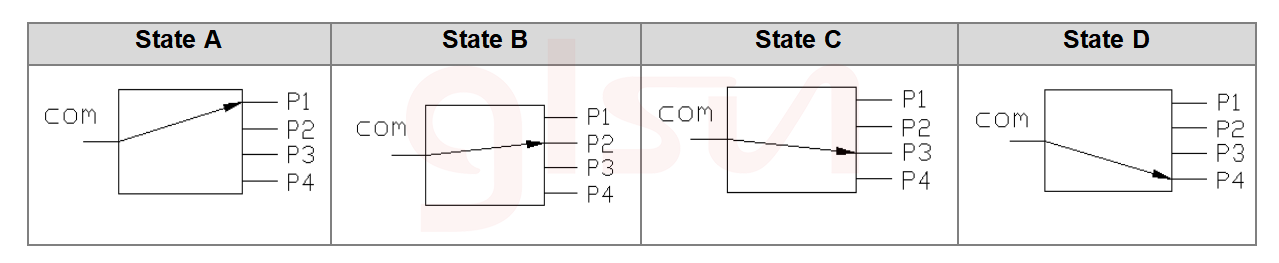

Оптическая Схема

Ииформация для Заказа

SUN-FSW-1х4-А-B-C-D-E-F-G

A

B

C

D

E

F

G

Тип волокна

Рабочее напряжение

Тип переключения

Тестируемые длины волны

Тип кабеля

Длина кабеля (с коннекторами)

Коннектор

SM: SM,9/125

M5:MM, 50/125

M6: MM,62.5/125

3:3V

5:5V

L:С фиксацией

N:Без фиксации

850:850nm

1310:1310nm

1550:1550nm

1310/1550:1310/1550nm

Х:Другие

25:250um

90:900um

X:Другие

05:0.5m±5cm

10:1.0m±5cm

15:1.5m±5cm

X:Другие

OO:Нету

FP:FC/PC

FA:FC/APC

SP:SC/PC

SA:SC/APC

LP:LC/PC

LA:LC/APC

X:Другие
