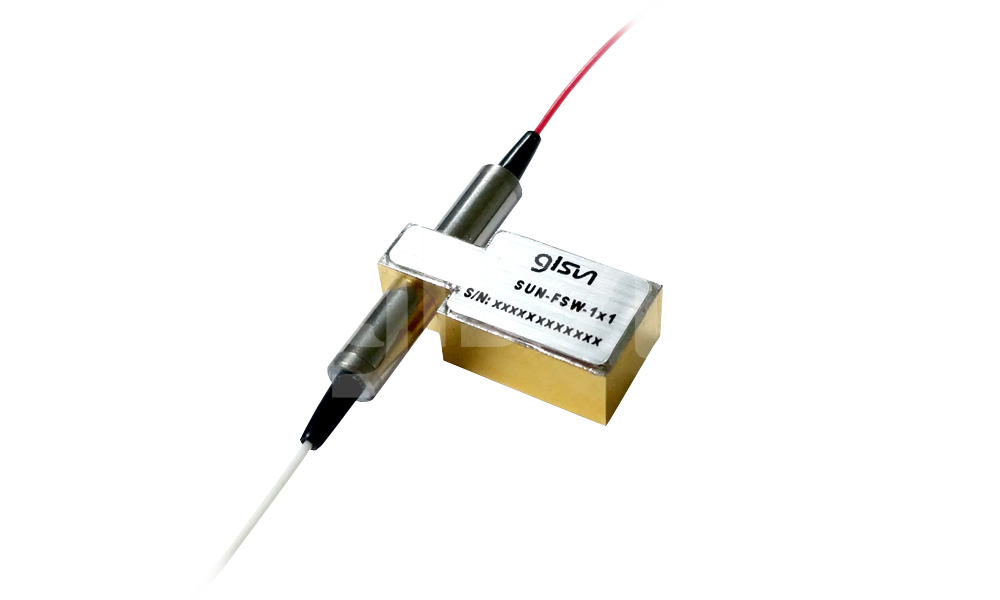

1x1 оптический переключатель
  • 1x1 оптический переключатель
  • 1x1 оптический переключатель

1x1 оптический переключатель

Тип переключателя:Механический

Оформление:Устройство

Конфигурация:1x1

Диапазон длины волны:850±40 / 1300±40; 1260 ~ 1650нм

Размер:(Д)27,0×(Ш)12,6×(В)8,2 ±0,2мм

Подробнее

SUN-FSW-1x1 оптический переключатель, его преимущества такие, как высокая характеристика, низкие вносимые потери и компактный размер: (д) 27,0×(ш)12,6×(в)8,2 мм. Это идеальный компонент для OADM, OXC, мониторинга и защиты системы. Благодаря компактному размеру его легко интегрируют в оптическую систему связи высокой плотности.




·Низкие вносимые потери

·Широкий диапазон длины волны

·Низкие переходные затухания

·Высокая стабильность, высокая прочность

·Без клея в оптической схеме

·С фиксацией и без фиксации



2 Application .png

·Лабораторное исследование

·Система мониторинга

·OADM

·Общегородская сеть

·Безопасность сети и сеть мониторинга

Технические Характеристики

Параметры

Ед. изм.

SUN-FSW-1×1

Диапазон длины волны

нм

850±40 / 1300±40

1260 ~ 1650

Тестируемые длины волны

нм

850/1300

1310 / 1550

Вносимые потери 1, 2

дБ

≤ 0.5

Возвратные потери 1, 2

дБ

 MM ≥30

SM ≥ 50

Переходные затухания 1, 2

дБ

 MM ≥35

SM ≥ 55

Поляризационные потери

дБ

--

≤0.05

Зависимость потерь от длины волны

дБ

≤ 0.30

Воспроизводимость

дБ

≤ ±0.02

Рабочее напряжение

В

3.0 или 5.0

Количество переключения

Раз

≥ 10 млн.

 Время переключения

мс

≤ 8

Оптическая мощность

мВт

≤ 500

Температура эксплуатации

-20 ~ +70

Температура хранения

-40 ~ +85

Относительная влажность

%

5 ~ 95

Размер (д*ш*в)

мм

27×12.6×8.2 ±0.2

Примечание:

1. Тест в комнатной температуре.

2. Без коннекторов



Оптическая Схема

Ииформация для Заказа

SUN-FSW-1х1-А-B-C-D-E-F-G

A

B

C

D

E

F

G

Тип волокна

Рабочее напряжение

Тип переключения

Тестируемые длины волны

Тип кабеля

Длина кабеля (с коннекторами)

Коннектор

SM:SM,9/125

M5:MM, 50/125

M6:MM,62.5/125



3:3V

5:5V

L:С фиксацией

N:Без фиксации

850:850nm

1310:1310nm

1550:1550nm

1310/1550: 1310/1550nm

Х:Другие

25:250um

90:900um

X:Другие

05:0.5m±5cm

10:1.0m±5cm

15:1.5m±5cm

X:Другие

OO:Нету

FP:FC/PC

FA:FC/APC

SP: SC/PC

SA:SC/APC

LP:LC/PC

LA:LC/APC

X:Другие
