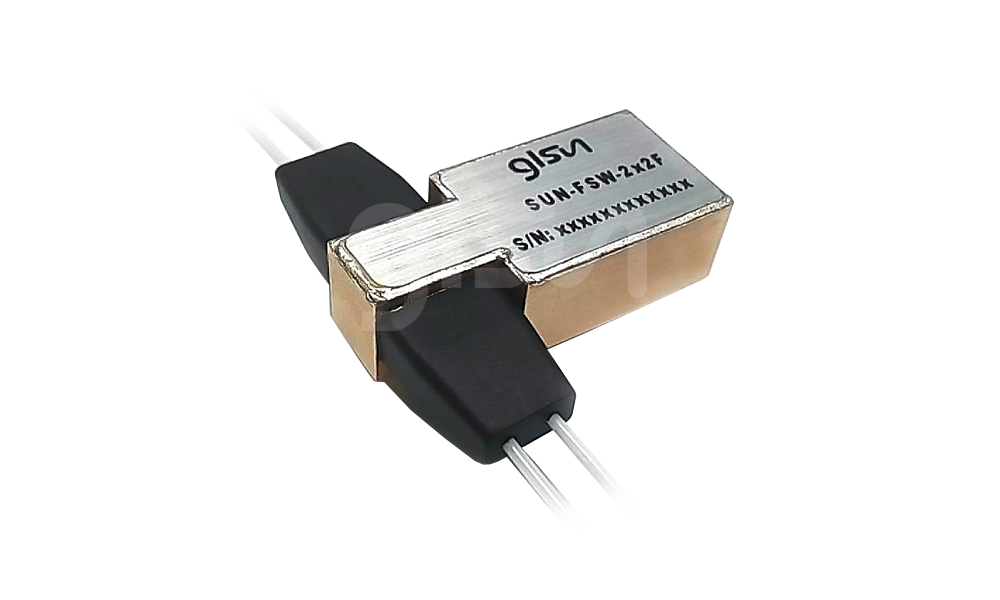

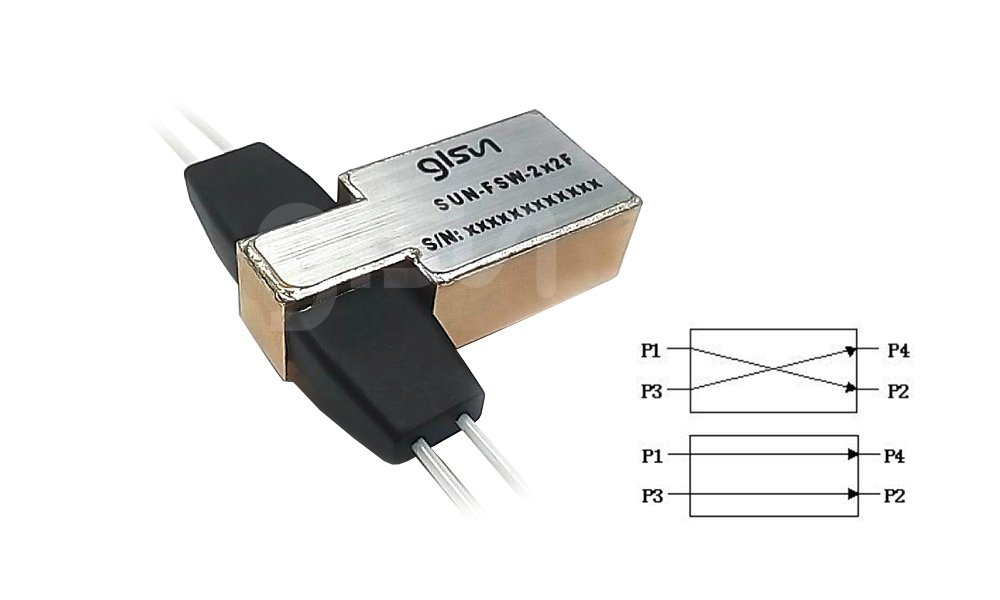

2x2F оптический переключатель
  • 2x2F оптический переключатель
  • 2x2F оптический переключатель

2x2F оптический переключатель

Тип переключателя:Механический

Оформление:Устройство

Конфигурация:2x2

Диапазон длины волны:850±40 / 1300±40; 1260 ~ 1650нм

Размер:(д)27,0×(ш)12,6×(в)8,2 ±0,2мм

Подробнее

SUN-FSW-2x2F оптический переключатель, его преимущества такие, как высокая характеристика, низкие вносимые потери и компактный размер: (д) 27,0×(ш) 12,6×(в) 8,2 мм. Это идеальный компонент для OADM, OXC, мониторинга и защиты системы. Благодаря компактному размеру его легко интегрируют в оптическую систему связи высокой плотности.



· Низкие вносимые потери
· Широкий диапазон длины волны
· Низкие переходные затухания
· Высокая стабильность, высокая прочность
· Без клея в оптической схеме
· С фиксацией и без фиксации


2 Application .png

· Лабораторное исследование
· Система мониторинга
· OADM
· Общегородская сеть
· Безопасность сети и сеть мониторинга

Технические Характеристики

Параметры

Ед. изм.

SUN-FSW-2×2F

Диапазон длины волны

нм

850±40 / 1300±40

1260 ~ 1650

Тестируемые длины волны

нм

850 / 1300

1310 / 1550

Вносимые потери1, 2

дБ

≤ 1.0

Возвратные потери1, 2

дБ

MM ≥ 30

SM ≥ 50

Переходные затухания 1, 2

дБ

MM ≥ 35

SM ≥ 55

Поляризационные потери

дБ

--

≤0.05

Зависимость потерь от длины волны

дБ

≤0.30

Воспроизводимость

дБ

≤ ±0.02

Рабочее напряжение

В

3.0 или 5.0

Количество переключений

Раз

≥ 10 млн.

Время переключения

мс

≤ 8

Оптическая мощность

мВт

≤ 500

Температура эксплуатации

-20 ~ +70

Температура хранения

-40 ~ +85

Относительная влажность

%

5 ~ 95

Размер (д*ш*в)

мм

27.0×12.6×8.2 ±0.2

Примечание:

1. Тест в комнатной температуре.

2. Без коннекторов

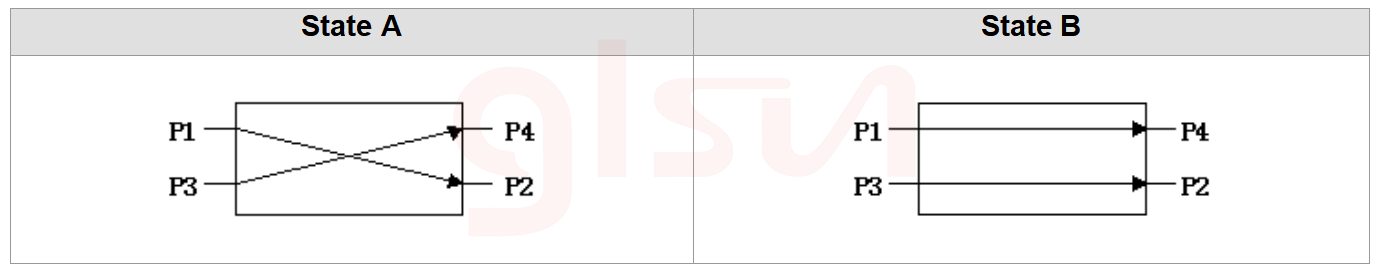

Оптическая Схема

Ииформация для Заказа

SUN-FSW-2х2F-А-B-C-D-E-F-G

A

B

C

D

E

F

G

Тип волокна

Рабочее напряжение

Тип переключения

Тестируемые длины волны

Тип кабеля

Длина кабеля (с коннекторами)

Коннектор

SM:SM,9/125

M5:MM, 50/125

M6:MM,

62.5/125



3:3V

5:5V

L:С фиксацией

N:Без фиксации

1310:1310nm

1550:1550nm

1310/1550: 1310/1550nm

Х:Другие

25:250um

90:900um

X:Другие

05:0.5m±5cm

10:1.0m±5cm

15:1.5m±5cm

X:Другие

OO:Нету

FP:FC/PC

FA:FC/APC

SP: SC/PC

SA:SC/APC

LP:LC/PC

LA:LC/APC

X:Другие
