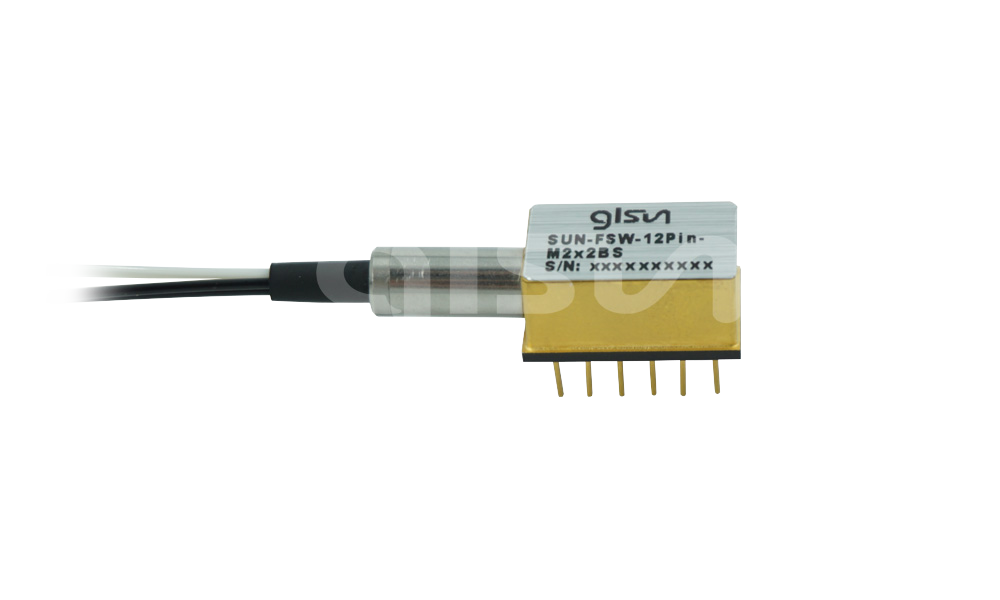

12Pin Мини однооконный оптический переключатель
  • 12Pin Мини однооконный оптический переключатель
  • 12Pin Мини однооконный оптический переключатель

12Pin Мини однооконный оптический переключатель

Тип переключателя:Механический

Оформление:Устройство

Конфигурация:12Pin M1×1S / M1×2S / M2×2BS

Диапазон длины волны:1260 ~ 1620нм

Размер:(д)17,3×(ш)10,4×(в)8,2 ±0,1мм

Подробнее

GLsun 12Pin мини однооконный оптический переключатель, его преимущества такие, как высокая характеристика, низкие вносимые потери и компактный размер: (д) 17,3×(ш) 10,4×(в) 8,2±0.1мм. Это идеальный компонент для OADM, OXC, мониторинга и защиты системы. Благодаря компактному размеру его легко интегрируют в оптическую систему связи высокой плотности.




· Низкие вносимые потери
· Широкий диапазон длины волны
· Низкие переходные затухания
· Высокая стабильность, высокая прочность
· Без клея в оптической схеме
· С фиксацией и без фиксации



2 Application .png

· Лабораторное исследование
· Система мониторинга
· OADM
· Общегородская сеть
· Безопасность сети и сеть мониторинга

Технические Характеристики

Параметры

Ед. изм.

SUN-FSW-12Pin M1×1S

Диапазон длины волны

нм

1260 ~ 1650

Тестируемые длины волны

нм

1310 / 1550

Вносимые потери  1, 2

дБ

M1×1S

≤ 0.6

M1×2S or M2×2BS

≤ 0.8

Возвратные потери 1, 2

дБ

≥ 50

Переходные затухания 1, 2

дБ

≥ 55

Поляризационные потери

дБ

≤ 0.05

Воспроизводимость

дБ

≤ ±0.02

Рабочее напряжение

В

3 or 5

Количество переключений

Раз

10 млн.

Время переключения

мс

≤ 8

Оптическая мощность

мВт

≤ 500

Температура эксплуатации

0 ~ +70

Температура хранения

-40 ~ +85

Относительная влажность

%

5 ~ 95

Размер (д*ш*в)

мм

17.3×10.4×8.2 ±0.1

Примечание:

1. Тест в комнатной температуре.

2. Без коннекторов

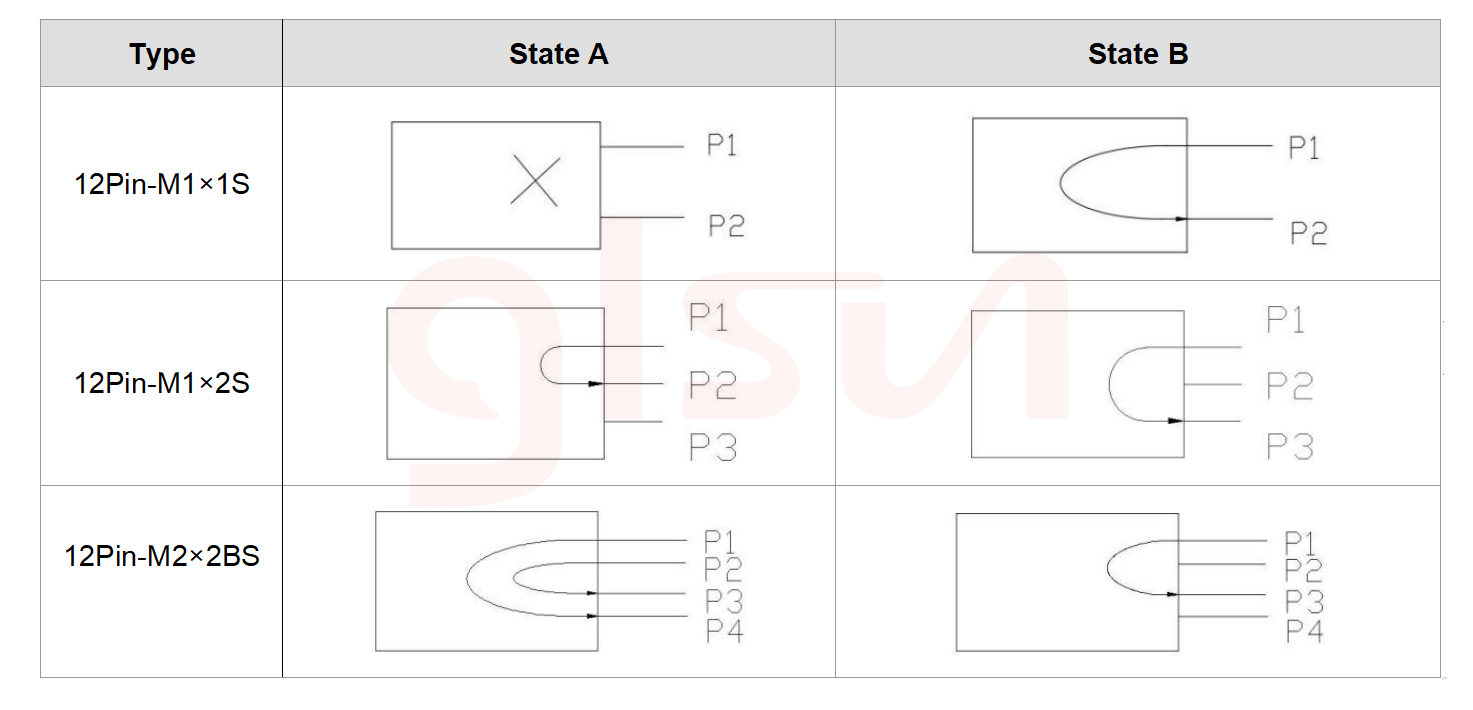

Оптическая Схема

Ииформация для Заказа

SUN-FSW-12Pin-A-B-C-D-E-F-G-H

A

B

C

D

E

F

G

H

Конфига-раци

Тип волокна

Рабочее напряжение

Тип переключения

Тестируемые длины волны

Тип кабеля

Длина кабеля (с коннекторами)

Коннектор

M1×1S

M1×2S

M2×2BS

SM:SM

M5:MM, 50/125

M6:MM,

62.5/125



3:3В

5:5В

L:С фиксацией

N:Без фиксации

1310:1310nm

1550:1550nm

1310/1550: 1310/1550nm

Х:Другие

25:250um

90:900um

X:Другие

05:0.5m±5cm

10:1.0m±5cm

15:1.5m±5cm

X:Другие

OO:Нету

FP:FC/PC

FA:FC/APC

SP: SC/PC

SA:SC/APC

LP:LC/PC

LA:LC/APC

X:Другие
