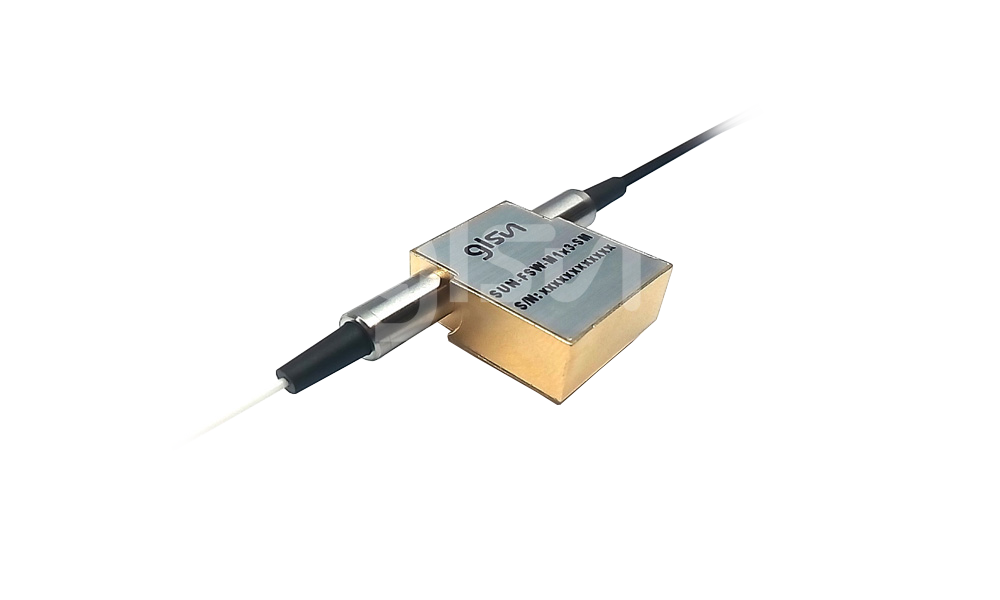

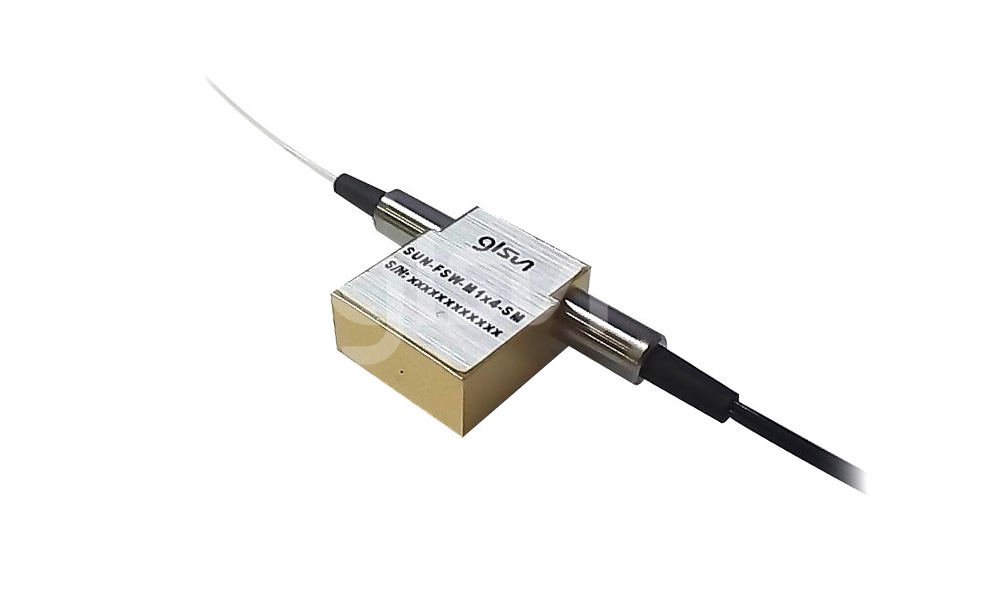

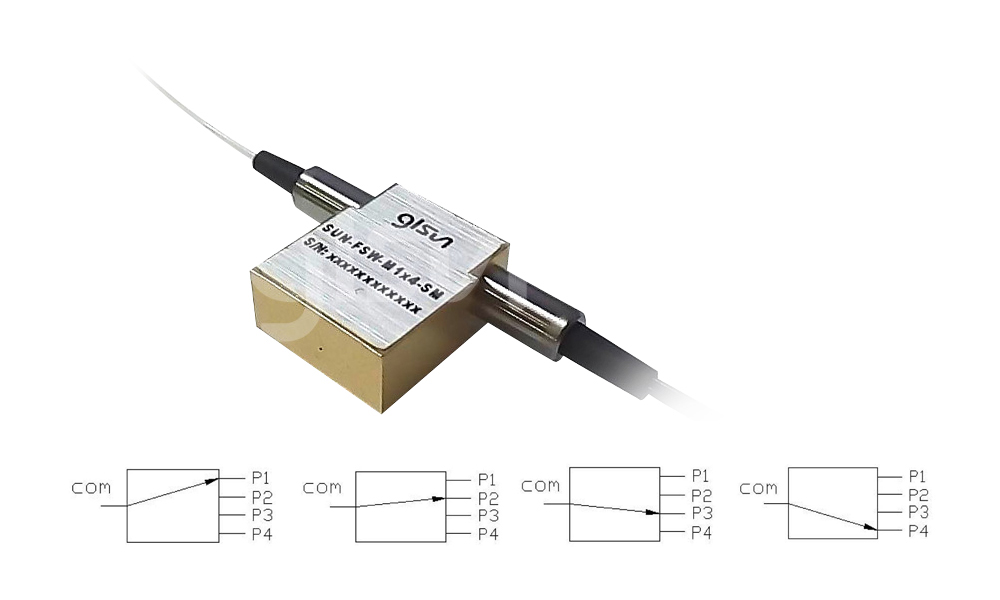

M1x3 / M1×4 оптический переключатель
  • M1x3 / M1×4 оптический переключатель
  • M1x3 / M1×4 оптический переключатель
  • M1x3 / M1×4 оптический переключатель

M1x3 / M1×4 оптический переключатель

Тип переключателя:Механический

Оформление:Устройство

Конфигурация:M1x3 / M1x4

Диапазон длины волны:850±40 / 1300±40; 1260 ~ 1650нм

Размер:(Д )20x(Ш)17,6x(В)8±0,2мм

Подробнее

GLsun SUN-FSW-M1x3 / SUN-FSW-M1×4оптический переключатель, его преимущества такие, как высокая характеристика, низкие вносимые потери и компактный  размер: (Д)20×(Ш)17,6×(В)8±0.2мм. Это идеальный  компонент для OADM, OXC, мониторинга и защиты системы. Благодаря компактному  размеру  его легко  интегрируют в  оптическую систему связи высокой плотности.





· Низкие вносимые потери
· Широкий диапазон длины волны
· Низкие переходные затухания
· Высокая стабильность, высокая прочность
· Без клея в оптической схеме
· С фиксацией и без фиксации





· Лабораторное исследование
· Система мониторинга
· OADM
· Общегородская сеть
· Безопасность сети и сеть мониторинга

Технические Характеристики

Параметры

Ед. изм.

SUN-FSW-M1×3 или SUN-FSW-M1×4

Диапазон длины волны

нм

850±40 / 1300±40

1260 ~ 1650

Тестируемые длины волны

нм

850 / 1300

1310 / 1550

Вносимые потери1, 2

дБ

≤ 1.0

Возвратные потери1, 2

дБ

MM ≥ 30

SM ≥ 50

Переходные затухания1, 2

дБ

MM ≥ 35

SM ≥ 55

Поляризационные потери

дБ

≤ 0.1

Зависимость потерь от длины волны

дБ

≤ 0.25

Воспроизводимость

дБ

≤ ±0.05

Рабочее напряжение

В

3.0 или 5.0

Количество переключений

Раз

 ≥ 10 млн.

Время переключения

мс

≤ 8

Оптическая мощность

мВт

≤ 500

Температура эксплуатации

-20 ~ +70

Температура хранения

-40 ~ +85

Относительная влажность

%

5 ~ 95

Размер (Д*Ш*В)

мм

20x17.6x8±0.2

Примечание:

1. Тест в комнатной температуре.

2. Без коннекторов

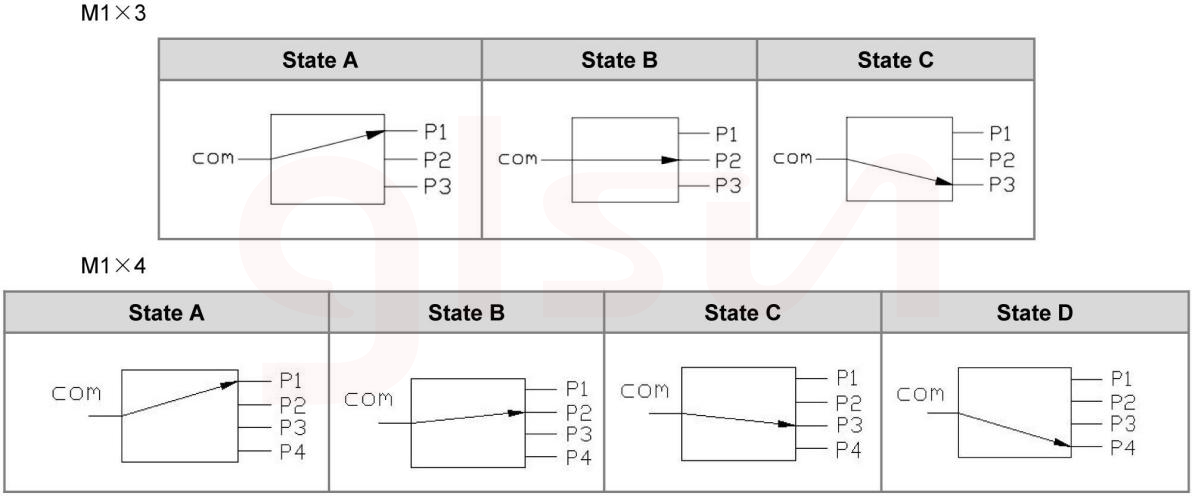

Оптическая Схема

Оптическая Схема

SUN-FSW-M1х4-A-B-C-D-E-F-G

A

B

C

D

E

F

G

H

 Конфигу-

рация

Тип волокна

Рабочее напряжение

Тип переключения

Тестируемые длины волны

Тип кабеля

Длина кабеля (с коннекторами)

Коннектор

M1x3

M1x4

SM:SM

M5:MM, 50/125

M6:MM, 62.5/125



3:3V

5:5V

L:С фиксацией

N:Без фиксации

1310:1310nm

1550:1550nm

1310/1550: 1310/1550nm

Х:Другие

25:250um

90:900um

X:Другие

05:0.5m±5cm

10:1.0m±5cm

15:1.5m±5cm

X:Другие

OO:Нету

FP:FC/PC

FA:FC/APC

SP: SC/PC

SA:SC/APC

LP:LC/PC

LA:LC/APC

X:Другие
