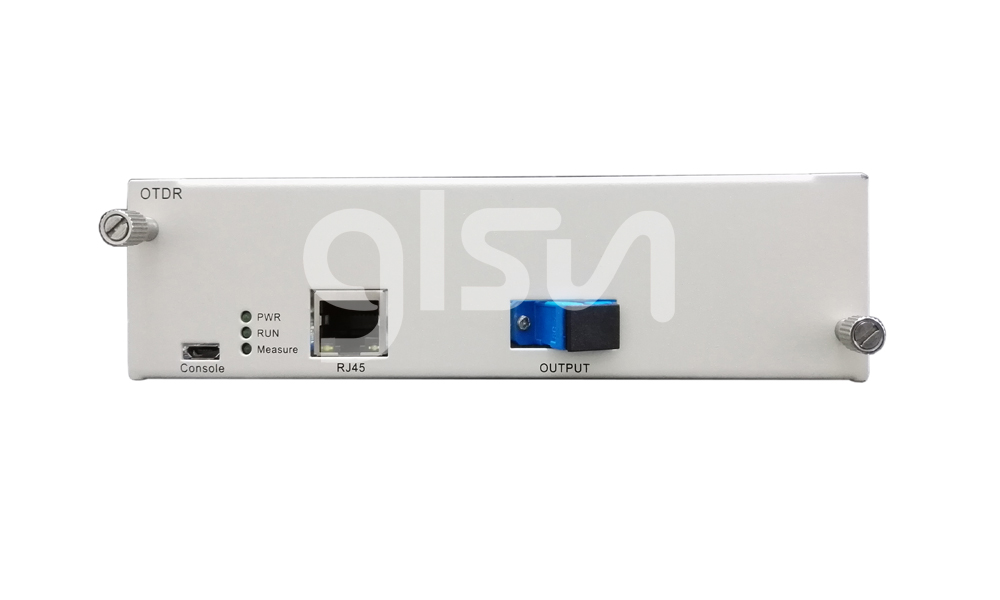

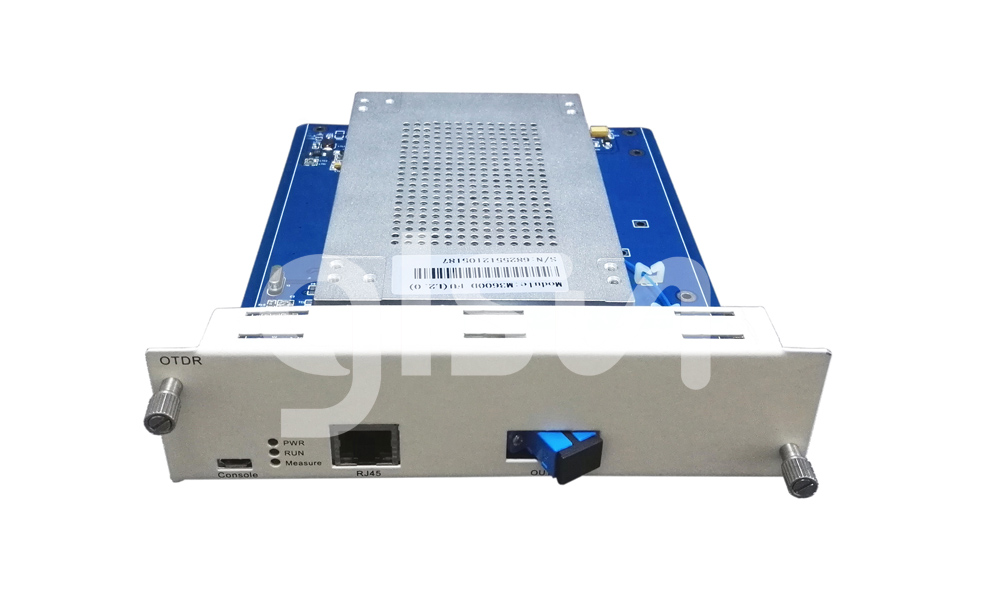

OTS3000-OTDR Оптический рефлектометр временной области
  • OTS3000-OTDR Оптический рефлектометр временной области
  • OTS3000-OTDR Оптический рефлектометр временной области
  • OTS3000-OTDR Оптический рефлектометр временной области 2

OTS3000-OTDR Оптический рефлектометр временной области

Рабочая длина волны:1550±20 / 1625±20 / 1650±20нм

Тип волокна:SM 9/125 мкм

Коннектор:LC/PC, LC/APC, FC/PC, FC/APC

Температура хранения:-20 ~ +70℃

Относительная влажность:5% ~ 95%

Подробнее

OTS3000-OTDR

Оптический рефлектометр временной области

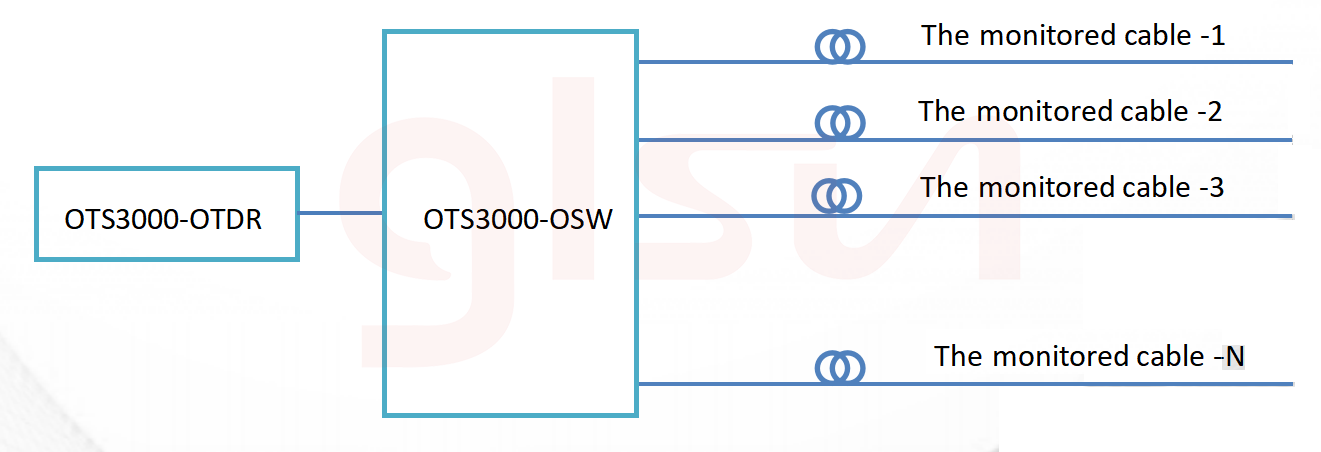

OTS3000-OTDR - это функциональный оптический рефлектометр временной области (англ. Optical Time Domain Reflectometry, сокращенно OTDR) в интегрированной системе оптической связи. Он предоставляет внешний порт Ethernet для пользователя интегрировать вторичную разработку в исходную систему мониторинга. OTDR работает с другими функционными картами, такими как OSW, LSU and OPD и т. д. для создания цельной системы передачи оптических сетей.



Характеристики

• Модульная конструкция, компактный размер, поддержка горячей замены

• Предложение внешнего интерфейса Ethernet для облегчения вторичной разработки

• Сравнительный анализ тестовой кривой, исторической кривой, автоматический анализ OTDR  кривой.



Применение

• Оптический мониторинг

• PON сетевой мониторинг и управление

• Мониторинг и управление оптической сети в реальном времени





Технические характеристики

Параметры

Ед.изм.

OTS3000-OTDR

Размер

мм

160×200×43 (ДxШxВ)

Максимальная мощность

потребление

Ватт

5

Динамический диапазон, SNR

(отношение сигнала и шума) =1

дБ

36

40

42

Рабочая длина волны

нм

1550±20 / 1625±20 / 1650±20

Тип волокна

мк

SM 9/125

Коннектор



LC/PC, LC/APC, FC/PC, FC/APC и другие

Ширина импульса



5ns, 10ns, 20ns, 40ns,80ns,160ns, 320ns, 640ns

1,28μs, 2,56μs, 5,12μs,10,24μs, 20,48us

Мертвая зона собития

м

≤2

Мертвая зона затухания

м

≤12

Минимальный интервал выборки

м

0,125

Максимальный размер выборки

k

32

Точность измерения



± (1м + 5х10-5  расстояние + интервал выборки)

Диапазон измерения

км

1km, 5km, 10km, 30km, 60km, 100km,180km

Интерфейс мониторинга



Ethernet

Рабочая температура

-5 ~ +55

Температура хранения

-20 ~ +70

Относительная влажность



5%~ 95% (без конденсации)

Информация для заказа

OTS3000-OTDR-A-B-C

A

B

C

Динамический диапазон

Рабочая длина волны

Коннектор

36: 36dB

40: 40dB

42: 42dB

X: Другие

1550: 1550±20 nm

1625: 1625±20 nm

1650: 1650±20 nm



LP: LC/PC

LA: LC/APC

FP: FC/PC

FP: FC/APC

X: Другие
