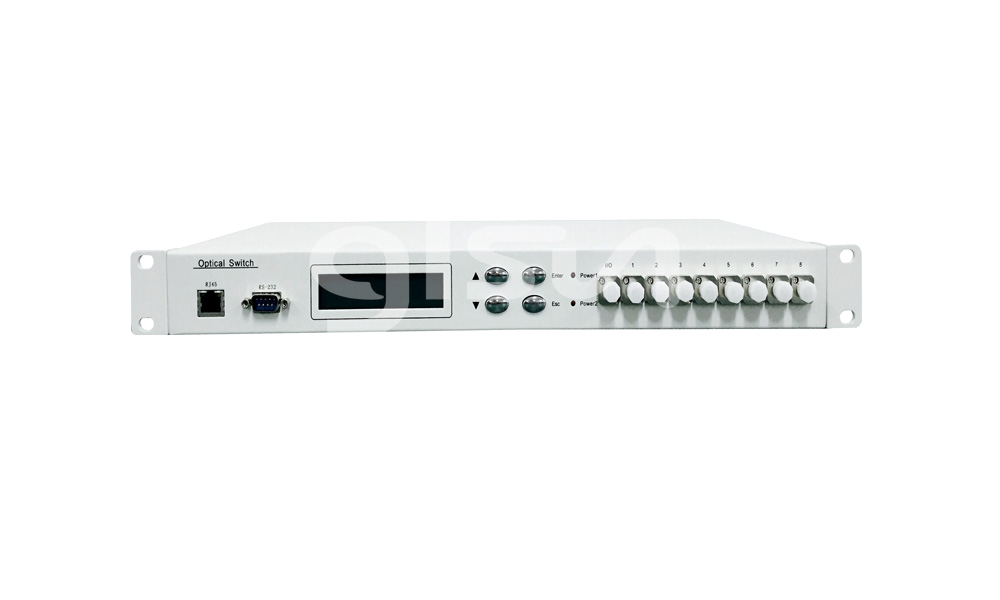

1xN(N≤8) стоечный оптический переключатель
  • 1xN(N≤8) стоечный оптический переключатель
  • 1xN(N≤8) стоечный оптический переключатель

1xN(N≤8) стоечный оптический переключатель

Тип переключателя:Механический

Оформление:Стоечный

Конфигурация:1xN

Количество каналов:N≤ 8

Размер:1U, (Д)482.6×(Ш)200×(В)44мм

Подробнее

1xN(N≤8) стоечный оптический переключатель представляет собой функциональное устройство с возможностью управления и переключения оптической схемы. Он может быть выбрана вручную через переднюю панель или через порт RS232, порт Ethernet и автоматически сканироваться на заданной частоте. В оптической системе передачи он используется для мониторинга многоканального волокна, выбора источника света/детектора, защиты оптической схемы и т. д. Кроме того, оптический переключатель используется в испытательной системе для тестирования оптического волокна и его компонентов, в системе тестирования кабеля и многоточечного оптического дитчиков.



Характеристики

• Низкие вносимые потери, быстрая скорость переключения

• Высокая стабильность и надежность.

• LСD визуальный дисплей

• RS232 контроль и Ethernet удаленное управление



Применения

• Волоконно-оптическая петля

• Автоматическое измерение

• Удаленный мониторинг оптической сети

• Система мониторинга и обслуживания кабеля

Технические Характеристики

Параметры

 Ед. изм.

SUN-FSW-1×N-1U (N≤8)

Вносимые потери 1, 2

дБ

Типовый :1,0   макс. :1,2

Диапазон длины волны

нм

850±40 / 1300±40

1260 ~ 1650

Тестируемые длины волны

нм

850 / 1300

1310 / 1550

Возвратные потери 1, 2

дБ

SM ≥ 45 MM ≥ 30

Переходные затухания 1, 2

дБ

≥ 55

Поляризационные потери (PDL)

дБ

≤0,1

Зависимость потерь от длины волны (WDL)

дБ

≤0,25

Воспроизводимость

дБ

≤ ±0,05

Количество переключений

Раз

≥ 10 млн.

Оптическая мощность

мВт

≤500

Время переключения

мс

≤10  (Время переключения очередных смежных каналов)

Температура эксплуатации

-5~+55

Температура хранения

-40~+80

Относительная влажность

%

5 ~ 95

Порт момиторинга



RJ45, RS232

 Источник питания

В

AC:100~240V(50/60Hz ), DC:36~72V

Тип шасси (д*ш*в)

мм

1U, 482,6×200×44

Премечание: можно сделать по заказу.

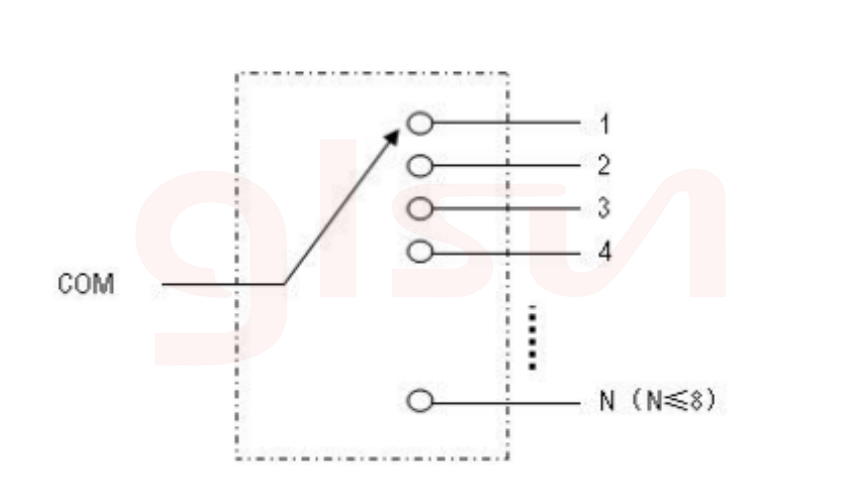

Оптическая Схема

Информация для Заказа

SUN-FSW-1×N-A-B-C-D-E

N

A

B

C

D

E

Канал

Тип волокна

Рабочая длина волны

Источник питания

Коннектор

Тип шасси

N≤ 8

SM: SM, 9/125

M5: MM, 50/125

M6: MM, 62,5/125



850: 850nm

1310:1310nm

1550:1550nm

1310/1550:1310/1550nm

X:Другие

AC:100-240V DC:36-72V

AC/DC: 100~240V /36~72V

AC/AC:двойный 100-240V

DC/DC:двойный  36~72V

FP: FC/PC

FA:FC/APC

SP: SC/PC

SA:SC/APC

X: Другие

1U:

482,6×250×44
