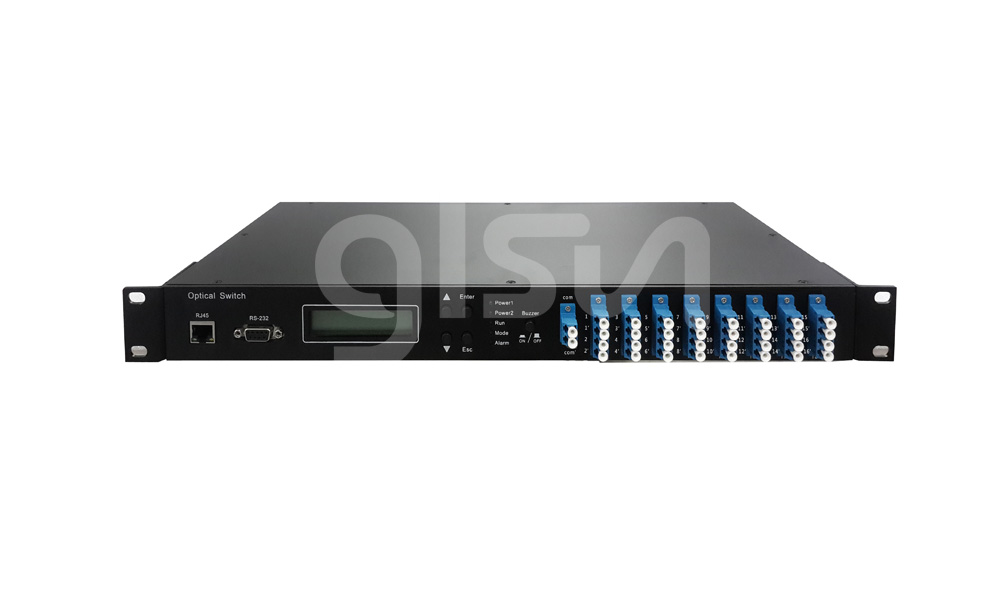

Количество каналов：16 к 2(D1×8), 32 к 2(D1×16)
Тип волокна：SM（9/125um）
Коннектор：LC / PC
Тип шасси：1U, 2U или по заказу
Мультиканальный оптический переключатель в основном используется в многоканальном оптическом мониторинге оптической системы передачи, для LAN мульти-источника/ автообмена детекторами, в многопунктовой динамической мониторинговой системе оптического зондирования, для тестирования кабеля, оптических компонентов, сетей и полевых проектов в оптической тестовой системе, мониторинга безопасности данных многоканальной сети в безопасности данных и др.
Характеристики
• Низкие вносимые потери, быстрая скорость переключения
• Два источника питания, поддержка горячей замены
• LСD визуальный дисплей
• Прозрачная передача сигнала, высокая стабильность и надежность
• Автоматическое сканирование канала и временного интервала могут быть установлены.
• Поддержка загрузки журнала WEB, SNMP, TELNET, SSH, FTP и т.д.
|
Параметры |
Ед. изм. |
Индекс |
|
|
Количество каналов |
|
16 к 2（D1×8） |
32 к 2（D1×16） |
|
Тестируемая длина волны |
нм |
1310 / 1550 |
|
|
Вносимые потери |
дБ |
Тип. :0.6 макс. :1.0 |
|
|
Воспроизводимость |
дБ |
≤ ±0.02 |
|
|
Возвратные потери |
дБ |
≥ 45 |
|
|
Переходные затухания |
дБ |
≥ 70 |
|
|
Зависимость потерь от длины волны (WDL) |
дБ |
≤ 0.25 |
|
|
Поляризационные потери(PDL) |
дБ |
≤ 0.1 |
|
|
Время переключения |
мс |
£ 10 (Время переключения очередных смежных каналов) |
|
|
Тип волокна |
|
SM,9/125um |
|
|
Коннектор |
|
LC / PC |
|
|
Порт мониторинга |
|
RJ45,RS-232 |
|
|
Рабочий источник питания |
В |
AC:100～240（50/60Hz）или DC: 36～72 |
|
|
Мощность потребления |
Ватт |
＜ 10 |
|
|
Температура эксплуатации |
℃ |
-5 ～ 55 |
|
|
Температура хранения |
℃ |
-40 ～ 85 |
|
|
Тип шасси (д*ш*в) |
|
1U шасси（482.6×250×44мм） 2U шасси（482.6×303×89мм） |
|
|
Примечание: 1. Можно сделать по заказу. |
|||
OSW-N-A-B-C-D-E
|
N |
A |
B |
C |
D |
E |
|
Канал |
Тип волокна |
Рабочая длина волны |
Источник питания |
Коннектор |
Тип шасси |
|
D1×8: 16 to 2 D1×16: 32 to 2 X:Другие |
SM: SM, 9/125 X: Другие
|
850: 850nm 1310:1310nm 1550:1550nm 1310/1550:1310/1550nm X:Другие |
AC:100-240V DC:36-72V AC/DC:100~240V /36~72V AC/AC:двойный 100-240V DC/DC:двойный 36~72V
|
LP: LC/PC X: Другие |
1U:482.6×250×44mm 2U:482.6×303×89mm X: Другие |
