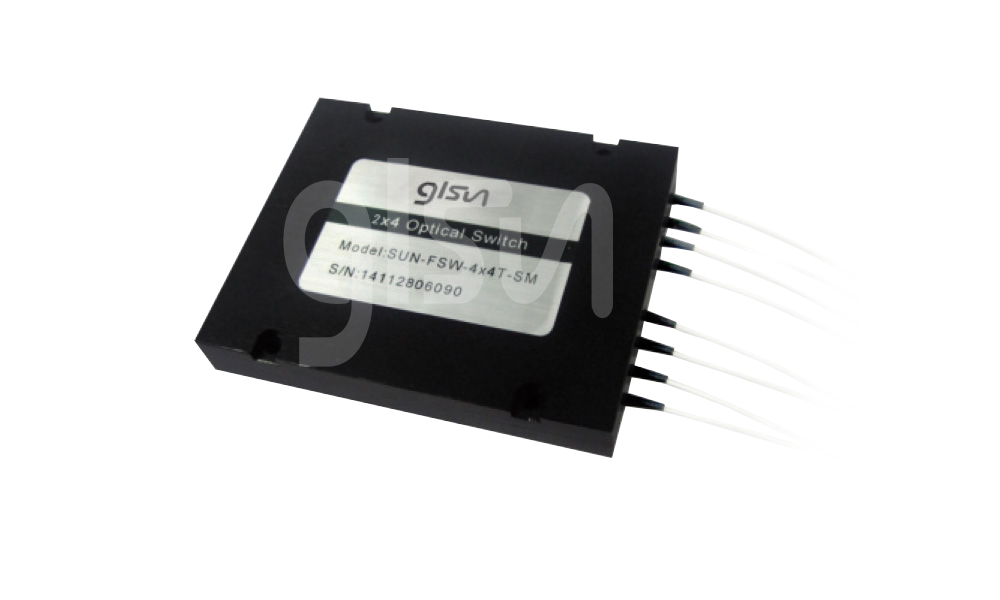

2x4 каскадный оптический переключатель
  • 2x4 каскадный оптический переключатель
  • 2x4 каскадный оптический переключатель

2x4 каскадный оптический переключатель

Тип переключателя:Механический

Оформление:Модуль

Конфигурация:2x4

Диапазон длины волны:850±40 / 1300±40; 1260 ~ 1650нм

Размер:(Д)95×(Ш)76×(В)14 ±0,2мм

Подробнее

SUN-FSW-2×4 каскадный оптический переключатель является идеальным компонентом для OADM, OXC, системы мониторинга, его компактный размер позволяет его легко интегрировать в оптическую систему связи высокой плотности.




· Широкий диапазон длины волны

· Низкие переходные затухания

· Высокая стабильность, высокая прочность

· Без клея в оптической схеме



2 Application .png

 · Лабораторное исследование

· Система мониторинга

· OADM

· Оптическая проссировка (OXC)



Технические Характеристики

Параметр

Ед. изм.

SUN-FSW-2×4

Диапазон длины волны

нм

850±40 / 1300±40

1260 ~ 1650

Тестируемые длины волны

нм

850 / 1300

1310 / 1550

Вносимые потери

дБ

Тип.: 1,5   макс.: 1,8

Возвратные потери

дБ

MM ≥ 30   SM ≥ 50

Переходные затухания

дБ

MM ≥ 35   SM ≥ 55

Поляризационные потери (PDL)

дБ

≤ 0,15

Зависимость потерь от длины волны (WDL)

дБ

≤ 0,35

Воспроизводимость

дБ

≤ ±0,05

Рабочее напряжение

В

5.0 ± 5%

Количество переключений

Раз

≥ 10 млн.

Время переключения

мс

≤8

Оптическая мощность

мВт

≤500

Температура эксплуатации

-5 ~ +70

Температура хранения

-40 ~ +85

Относительная влажность

%

5 ~ 95

Размер (д*ш*в)

мм

95×76×14 ±0,2



Оптическая Схема

Информация для Заказа

SUN-FSW-2×4-A-B-C-D-E-F

A

B

C

D

E

F

Тип волокна

Тип переключения

Тестируемые длины волны

Тип  кабеля

Длина кабеля

(с коннекторами)

Коннектор

SM: SM,9/125

M5: MM,50/125

M6: MM,62.5/125



L: С фиксацией

X: Другие

850: 850nm

1310: 1310nm

1550: 1550nm

1310/1550:1310/1550nm

90:900um

X: Другие

05: 0,5m±5cm

10: 1,0m±5cm

15: 1,5m±5cm

X: Другие

OO:Нету

FP: FC/PC

FA:FC/APC

SP: SC/PC

SA:SC/APC

STP:ST/PC

STA:ST/APC

LP: LC/PC

LA: LC/APC
