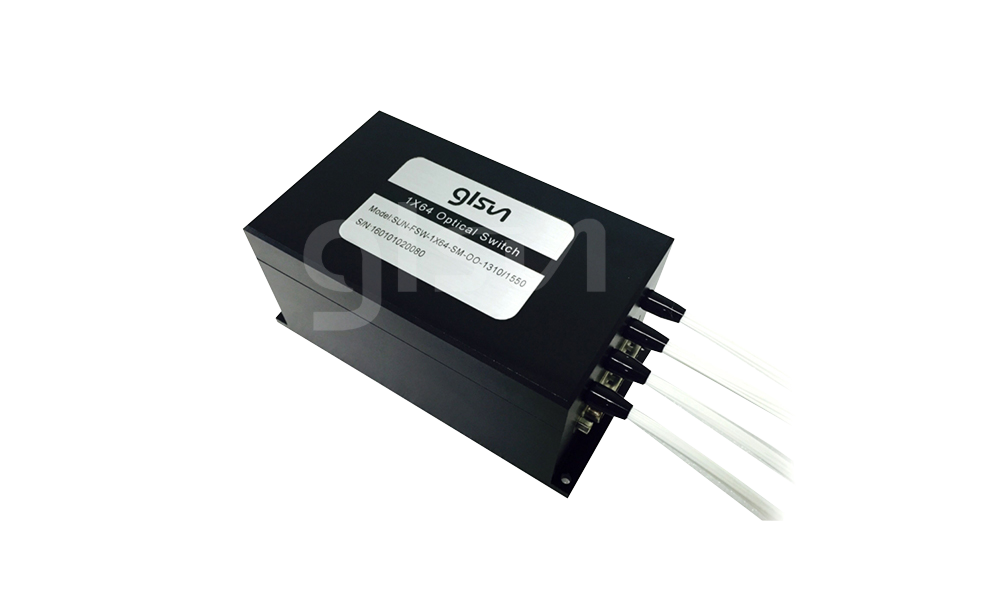

1xN моторный оптический переключатель
  • 1xN моторный оптический переключатель
  • 1xN моторный оптический переключатель

1xN моторный оптический переключатель

Тип переключателя:Механический

Оформление:Модуль

Конфигурация:1xN

Конфигурация:1≤N≤128

Подробнее

1xN моторный оптический переключатель – это функциональный компонент, который может переключить оптические схемы. В волоконно-оптических системах передачи он используется для мониторинга многоканального волокна, для защиты оптоволоконных линий и т.д. Он также применяется для теста оптического волокна и его компонентов, для теста кабеля на открытом воздухе и в системе мониторинга многоточечных оптических датчиков.








· Более 128 каналов

· Низкие потери и высокая надежность

· Параллельный интерфейс (TTL)

· Модульный дизайн

· Без клея в оптической схеме



2 Application .png

· Петлевая сеть

· Дистанционный мониторинг в оптической сети

· Тест волокна, оптических компонентов

Технические Характеристики

Параметр

Ед. изм.

SUN-FSW-1×N

Количество каналов

-

N ≤ 64

65 ≤ N ≤ 128

Диапазон длины волны

нм

SM: 1260~1650    MM 850±40 / 1300±40

Тестируемые длины волны

нм

SM: 1310 / 1550        MM: 850 / 1300

Вносимые потери

дБ

Тип.: 0,6, макс.: 0,8

Тип.:1,0, макс.:1,2

Возвратные потери

дБ

 SM ≥ 50,  MM ≥ 30

Переходные затухания

дБ

SM ≥ 70,  MM ≥ 55

Поляризационные потери (PDL)

дБ

≤ 0,10

Зависимость потерь от длины волны (WDL)

дБ

≤ 0,25

Воспроизводимость

нм

≤ ±0,05

Количество

переключения

Раз

≥ 10 млн.

 Время переключения

мс

10×( N-M ) + 5 ( из порта M к N, N>M )

10×( N-M ) + 30 ( из порта N к M, N>M )

Оптическая мощность

мВт

≤500

Температура эксплуатации

-20 ~ +70

Температура хранения

-40 ~ +85

Относительная влажность

%

5 ~ 95

Интейфейс



Параллельный или последовательный интерфейс (TTL/RS232)

Размер (Д*Ш*В)

мм

150×80×32 (N≤16)

150×80×32 (N≤16)

150×120×32 (N≤32)

150×80×70 (N≤64)

150×150×70 (N≤128)

Примечания:

1. Тест в комнатной температуре.

2. Без коннекторов

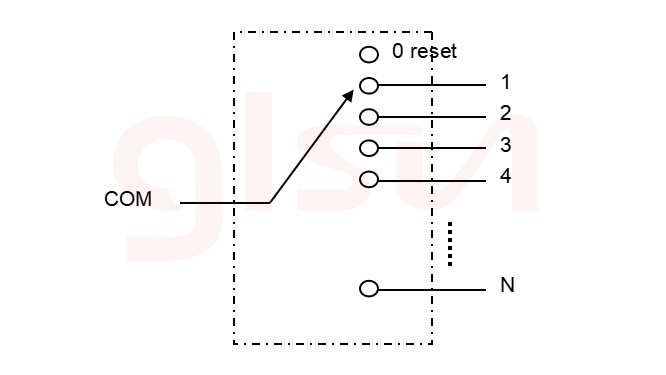

Оптическая Схема

Информация для Заказа

SUN-FSW-N-A-B-C-D-E-F-G

A

B

C

D

E

F

G

Канал

Тип

волокна

Тестируемые длины волны

Тип кабеля

Длина кабеля

(с коннекторами)

Коннектор

Интерфейс

2 ~ 128

SM: SM,9/125

M5: MM,50/125

M6: MM,62.5/125



850:850nm

1310:1310nm

1550:1550nm

1310/1550:1310/1550nm



90:900um

X: Другие

05: 0,5m±5cm

10: 1,0m±5cm

15: 1,5m±5cm

X: Другие

OO:Нету

FP: FC/PC

FA:FC/APC

SP: SC/PC

SA:SC/APC

STP:ST/PC

STA:ST/APC

LP: LC/PC

LA: LC/APC

P: Параллельный интерфейс



U: TTL Последовательный интерфейс



R: RS232 Последовательный интерфейс
