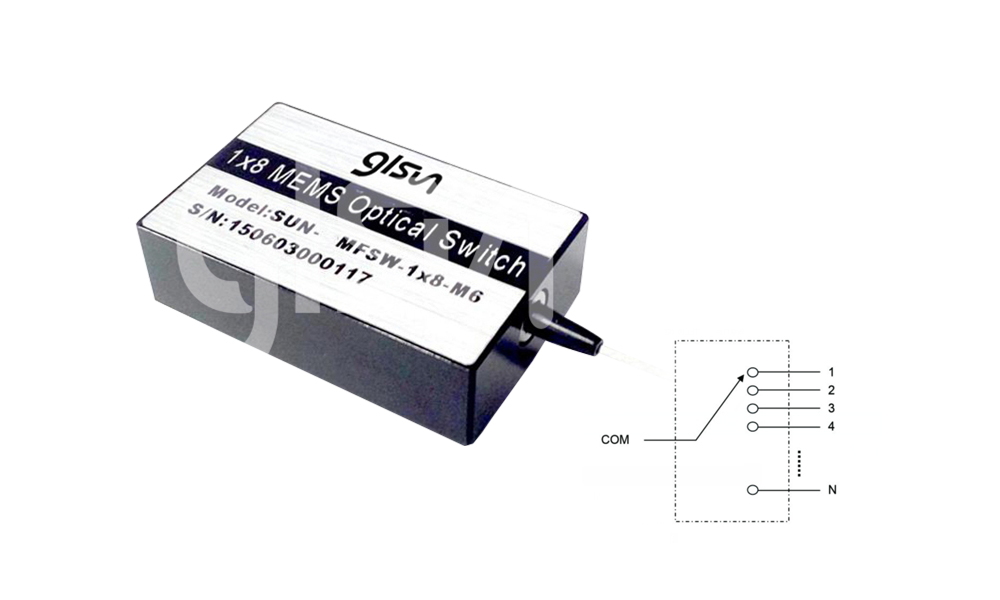

MEMS 1xN оптический переключатель
  • MEMS 1xN оптический переключатель
  • MEMS 1xN оптический переключатель
  • MEMS 1xN оптический переключатель

MEMS 1xN оптический переключатель

Тип переключателя:MEMS

Оформление:Модуль

Конфигурация:1xN

Тип волокна:SM/MM

Коннектор:По заказу

Подробнее

Характеристики

· По MEMS технологии

· Компактный размер

· Высокая стабильность, высокая прочность

· Без клея в оптической схеме



Применения

· DWDM сеть

· Мониторинг каналов

· Лабораторное исследование

· Конфигурируемый OADM

Технические Характеристики

Парамерты

Ед. Изм.

SUN-FSW-MEMS-1×N(≤16)

Диапазон длины волны

нм

SM

MM

1260~1650

850±20, 1310±20, 1550±20

Тестируемые длины волны

нм

1310/1550

850/1310/1550

Вносимые потери

дБ

N≤8, 0,6(тип) 0,8(макс.)  N≤16, 1,0(тип) 1,6(макс.)

N≤8, 0,8(тип) 1,0(макс.)  N≤12, 1,0(тип)  1,5(макс.)

Зависимость потерь от длины волны (WDL)

дБ

≤0,3

≤0,3

Поляризационные потери (PDL)

дБ

≤0,15

≤0,15

Возвратные потери

дБ

≥40

≥25

Переходные затухания

дБ

≥50

≥30

Воспроизводимость

дБ

≤±0,05

≤±0,05

Рабочее напряжение

В

5~12

Количество переключений

Раз

≥109

Время переключения

мс

≤20

Мощность передачи

  мВт

≤500

Температура эксплуатации

-5~+70

Температура хранения

-40~+85

Размер (ш*д*в)

мм

S1:(Тип A)  39,1 x 24,7 x 11 ±0,2

S1:(Тип B)  65 x 24,7 x 11 ±0,2

S2:(ТипA)  90 x 50 x 12 ±0,2

Примечание:

1. Тест в комнатной температуре.

2. Без коннекторов.

3. Величина изоляции при отключении питания равна переходному затуханию.

4. WDL тестирована при длине волны 1550nm±20 nm при 23°C.

5. Воспроизводимость определяется после 100 раз переключения.



Информация для Заказа

SUN-MS-SN-1xN- A- B-C-D-E-F-G

(MS:MEMS Оптический Переключатель;SN: серия N)

N

A

B

C

D

E

F

G

Количество

каналов

Тип волокна

Размер

Тестируемые длины волны

Тип кабеля

Длина кабеля (с коннекторами)

Коннектор

Интерфейс

4:4

8:8

12:12

16:16

X: Другие

SM: SM, 9/125

M5:MM,50/125

M6:MM,62,5/125



A: Тип А

B: Тип В

850:850nm

1310: 1310nm

8513:850&1310nm

1550: 1550nm

1315:1310&1550nm



25:250um

(Тип A )

90:900um

(Тип B)

X: Другие

05: 0,5m±5cm

10: 1,0m±5cm

15: 1,5m±5cm

X: Другие

OO: Нету

FP: FC/PC

FA:FC/APC

SP: SC/PC

SA:SC/APC

LP: LC/PC

LA:LC/APC



TTL: TTL/UART

I2C: I2C/UART

UART: UART
